纖維轉盤過濾機,也稱為纖維轉盤過濾器,纖維轉盤濾池,廣泛應用於各種麻豆高清免费国产一区項目,出水效果穩定達標,應用越來越廣泛。
一、主要參數和構成
纖維轉盤過濾機應滿足有效的捕獲微米顆粒,過濾精度高,納汙能力強,過濾穩定,有很強的耐衝擊負荷能力。纖維轉盤過濾機主要由池體、過濾組件、反洗組件、驅動組件和控製係統構成。纖維轉盤過濾機應備有濾布自動清洗機構,清洗時無需停機,實現連續運行出水。
反衝洗水量係數:小於2%
二、工作原理
轉盤式纖維轉盤過濾機是結合了表麵過濾易於清洗、深層過濾納汙能力強優點的新型微孔過濾設備。
轉盤式纖維轉盤過濾機的過濾介質是直徑以微米計量的微纖維。微纖維過濾層的橫斷截麵是厚度為2-3毫米的纖維層狀結構,其比表麵積大,孔隙多,借助毛細管芯吸效應增強吸水效果,快速吸水和快速變幹成為它的顯著特性,因此過濾速度快,不易滋生微生物,易於清洗。再加之微纖維纖度高、密度大,可以有效的捕獲微米顆粒,過濾精度高,其納汙能力強,過濾穩定,有很強的耐衝擊負荷能力。
1)過濾
待過濾的液體流入池體中,通過重力自流,經微纖板表麵的微纖維過濾層過濾,大的懸浮顆粒被攔截在過濾層的表麵,少量能穿透表麵的微小顆粒被攔截在微纖維之間的縫隙中。過濾後的液體順著微纖板的導流槽被收集入中心轉鼓後流出池體,完成過濾,在過濾時設備是靜止不動的。
2)清洗
當微纖板表麵捕獲的顆粒增多,通量下降,池體內液位升高,控製係統啟動反洗。驅動組件帶動轉鼓旋轉,同時反洗水泵啟動,加壓水通過噴嘴擊打在微纖板表麵並反彈,纖維板表麵的纖維層在加壓水的擊打下彈動並釋放剝離固體顆粒,反彈的水將固體顆粒衝洗入反洗水回收盒中,被排汙泵抽出。隨著轉鼓的旋轉,所有的微纖板都被清洗幹淨,通量恢複,水位下降,反洗停止。整個反洗過程,過濾同時進行,無需間歇進水。
3)排泥
沉澱在池底的顆粒物,根據水質的不同定期由底部排泥管靜壓或泵排出池體。
如果賣方所提供的產品為專利產品,賣方應保證專利產品的真實性,並保證買方不因此而產生糾紛和索賠造成任何損失。所發生的費用應包含在投標報價中,買方不額外支付任何專利費用。
三、工藝說明

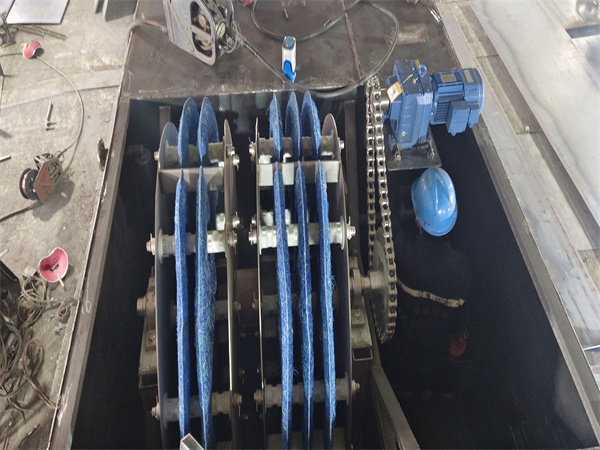

纖維轉盤過濾機,過濾組件,在一個中空的轉鼓上安裝有若幹個圓形的中空盤片,盤片通過轉鼓上的布水孔與轉鼓連通。反洗組件,在中空盤片的兩側安裝有清洗噴嘴、反洗水回收盒、管路和水泵。驅動組件可以在反洗時驅動轉鼓旋轉從而帶動圓形的中空盤片旋轉,清洗固定在兩麵的濾材。
纖維轉盤過濾機使用獨特的過濾材料,過濾精度高而穩定,進水耐受程度高,最高可耐受上千SS濃度,仍然能保證穩定出水。
濾材衝洗壓力為8公斤水壓,衝洗非常徹底,即使遇到高粘度的懸浮物,也可以徹底清洗。加壓水衝洗,衝洗徹底,不受藥劑和脫落的生物膜影響,
纖維轉盤過濾機具有非接觸反洗,濾材使用壽命長的特點,濾材通過加壓水進行衝洗,而沒有其他結構部件的反複摩擦拉扯,因此有很長的使用壽命,即使發生化學或生物沉澱的現象,通過化學清洗,即可恢複通量。
中心管為圓形轉鼓,可提高過濾麵積,減少清洗死角。材質為304不鏽鋼,加強筋增強,轉鼓上開有布水孔,過濾後的清水,通過布水孔收集到中心轉鼓流出箱體。
設備的反衝洗係統由反衝管道、1台反衝泵、反衝洗閥、排泥閥等組成。閥開關信號要求反饋至控製係統。
反衝洗係統可根據過濾水頭自動衝洗或定時反衝洗,同時可以手動進行反衝洗操作。
每套設備配套兩根穿孔排泥管,用於池底汙泥的排出。
每套纖維轉盤過濾機應包括一個可調節的驅動裝置,驅動裝置由驅動電機、驅動軸、齒輪箱、驅動齒、304不鏽鋼驅動鏈條和一個304不鏽鋼的鏈條罩組成,齒輪箱為平麵螺紋型。
進、出水堰板材質均為304不鏽鋼,厚度不小於3mm,出水堰板安裝高度應當可以調節。
每一個濾池都要安裝合適的安裝支架來固定濾池的配件,所有的安裝支架都為304不鏽鋼。
纖維轉盤過濾機布置應不超出招標文件的平麵尺寸要求。
主要零部件材質要求
機架材質 304不鏽鋼
微纖板 聚酯纖維
中心轉鼓 304不鏽鋼
骨架 工程塑料
可調出水堰板 304不鏽鋼
控製櫃 304不鏽鋼
防震壓力表 304不鏽鋼
電動球閥 304不鏽鋼
衝洗泵 304不鏽鋼
驅動電機 304不鏽鋼
固定支架及部件 304不鏽鋼
四、設備要求
1 采用納米纖維非編織過濾材料,以防止編織過濾材料的經緯編織對濾材通量的影響。
2 過濾精度≤3微米
3 采用加壓水反衝洗方式,保證對濾材的反洗壓力達到≥7bar
4 模塊化設計,可以更換的最小過濾單元麵積≤0.01㎡
5 采用納米纖維堆疊過濾材料,單個過濾模塊麵積0.005㎡,使用螺絲固定在轉盤骨架上。
6 采用加壓水正向衝洗濾材的清洗方式,加壓水擊打在濾材上並反彈,隨著反彈的反洗水,濾材表麵堆積的汙物被衝洗下來
7 反洗水被接汙槽收集,通過管道自流排出
8 中心轉鼓采用圓形,保證清洗時無死角
9 設備進出水方式為外進內出
10 反洗水使用濾後水
五、標準及技術要求
纖維轉盤過濾機的製造和檢驗應執行如下標準(下述標準應以最新發布為準):
GBl8918-2002 城鎮麻豆高清免费国产一区廠汙染物排放標準
GB3838-2002 地表水環境質量標準
GB50335-2002 汙水再生利用工程設計規範
CJ343-2010 汙水排入城市下水管道水質標準
HJ/T91-2002 地表水和汙水監測技術規範
JB/T2932-1999 水處理設備製造技術條件
GB/T25295-2010 電氣設備安全設計導則
GB5083-1999 生產設備安全衛生設計總則
JB/T6405-2006 大型不鏽鋼鑄件
GB14048.3-2008 低壓開關設備和控製設備
GB/T13384-2008 機電產品包裝通用技術條件
G8/T1801-1999 極限與配合公差帶和配合的選擇
GB/T3768-1996 聲學、聲壓法測定噪聲源聲功率級反射麵上方采用包絡測量表麵的簡易法
GB50184-2011 工業金屬管道工程施工質量驗收規範
GB50236-2011 現場設備、工業管道焊接工程施工規範
JB3223-83 焊條質量管理規程
GBJ87-85 工業噪聲控製設計規範
DLJ20l-80 水工建築金屬結構製造,安裝及驗收規範
纖維轉盤過濾機應滿足有效的捕獲微米顆粒,過濾精度高,納汙能力強,過濾穩定,有很強的耐衝擊負荷能力。纖維轉盤過濾機主要由池體、過濾組件、反洗組件、驅動組件和控製係統構成。纖維轉盤過濾機應備有濾布自動清洗機構,清洗時無需停機,實現連續運行出水。
更多關於纖維轉盤過濾器的相關資料,可關注公司網站(www.sdmzjscl.com)!
